一、系統概述

　　取水泵站自動化控制系統實現了泵站設備的分布式控制和集中管理。通過將泵站的各種運行狀態參數通過數字化、信息化和網絡化，實現數據共享，中心控制室 同時對泵站的水位、流量、水泵、和閥門設備實現實時采集和自動遠程控制，控制泵站各個設備的運行狀態，在出現異常時迅速處理并報警。管理人員可利用本系統查看各控制點的數據，并進行遠程設置， 必要時可對設備實施遠程人工干預。實現取水泵站控制。通過企業內部網或國際互聯網，管理人員可以方便的實現遠程控制，并根據一定的權限進行不同的查詢和操作。

　　二、系統組成

　　系統由遠程排水泵站測控終端系統、通訊平臺、中心管理系統平臺組成 。

　　◆ 中心管理平臺

　　中心控制站采用組態軟件通過網絡能夠遠程同時對多個取水泵站進行遠程監視和控制，采用遠程通訊方式，接受終端機上傳數據并進性分析存儲。及時了解遠端運行情況并可迅速做出處理，為相關部門作出決策提供依據。

　　◆ 取水泵站測控終端

　　遠程取水泵房利用各種傳感器來監測水位、壓力、流量;工作泵組啟停、電流、電壓狀態。測得各種數據傳送至終端機、進行數據分析存儲，報警，并可發送到中心控制站，并對水泵、和閥門設備進行聯動控制。

　　◆ 通訊平臺

　　通信平臺常用兩種，一是有線通信：每個取水泵站與管理中心之間租用光纖通信，調度中心、泵站控制中心、各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像。二是無線通信：每個排水泵站與管理中心之間通過 GPRS 無線 網絡通信，調度中心、泵站控制中心、各職能部門之間通過局域網通信，該通信平臺不能傳輸連續圖像。

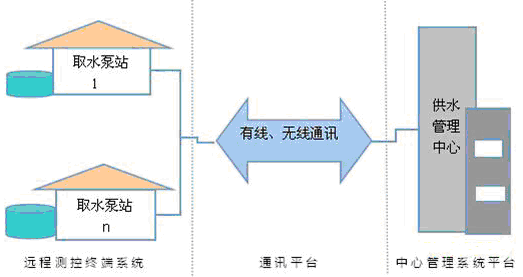

　　系統通訊示意圖：

　　三、系統功能特點

　　◆必要時，可與水廠/泵站內蓄水池實現聯動，根據蓄水池水位智能啟、停水源井水泵。

　　◆節省了大量的人力、交通等水源井管理成本。

　　◆大幅度提高了供水生產效率和故障響應速度，確保了安全、穩定供水。

　　◆改變了傳統的人工管理模式，全面提升了水源井管理水平。

　　◆遠程控制/自動控制水源井水泵啟、停，不需再安排人員到現場手動操作。

　　◆實時監測水源井的運行狀態和運行參數。

　　◆實現參數異常自動報警、設備故障自動停機。

　　◆電流過大、缺相、水位過低過高、控制柜保護、配電室故障、閑人進入等 情況發生時，立即上報信息。就地、遠程聲光報警和短信報警。

      以上就是泵站控制公司帶來的關于取水泵站控制系統的分享，了解更多泵站控制相關資訊，請關注我公司官方網站。
