水庫閘門遠程控制系統主要有幾部分組成，其又有哪些功能。下面，閘門控制公司來就這兩個問題來給我們做詳細的解答。

　　一、系統組成

　　1、數據控制中心

　　源始數據處理與管理中心，負責對終端上傳的數據進行分析、存儲，對分析結果做出判斷，并下達各種控制指令。

　　2、終端閘門控制系統

　　采集閘門狀態信息，如閘門開度、水庫水位等，和執行各項中心發出的指令?！鹃l門控制】

　　3、無線傳輸設備

　　鑒于終端閘門控制系統的接口和設備的工作環境等多種情況的要求，我們選擇廈門四信通訊有限公司的F2103 IP MODEM。采用RS-232/485接口、金屬外殼設計，它具有體積小、功耗低、配置使用簡單、即插即用。

　　二、系統功能

　　1、現場控制屏

　　現場控制屏相當于閘門操作按鈕。它直接對閘門的上升、下降、停止進行控制。也是閘門開度的采集部分，負責將閘門開度值傳到下位機中。將開度儀傳來的模擬信號轉變成RS-485信號傳到下位機中，完成開度的采集傳輸工作?！鹃l門控制】

　　2、閘門開度儀

　　閘門開度儀采用彈拉式開度儀，它是將測量柔絲的線位移轉換成碼盤的角位移，以達到用編碼器來測量線位移的目的。同時將閘門的開度轉換成模擬信號傳到現場控制屏里，完成測量工作。

　　3、中心控制室

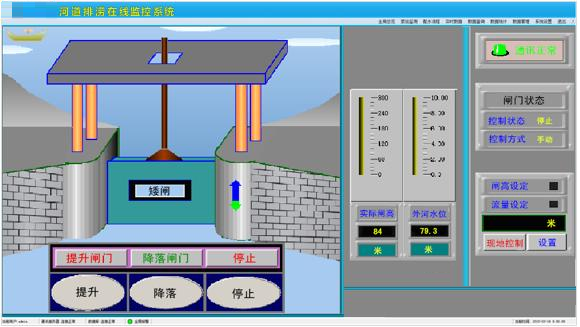

　　中心控制室是整個系統的調度中心，主要由工控機和上位機軟件等構成。工控機作為上位機對閘門進行遠程控制，以及對實時采集來的閘門開度、水庫水位進行數據處理入庫等操作。通過水庫水位（H1）、閘門開度（H2）和實際H1 H2～Q、H～M、H～V曲線，計算機自動對比計算出放水流量、水庫庫容、庫面面積等?？梢噪S時觀察水庫水位和蓄水量等參數的變化情況。計算機設計有標準軟硬件接口，可以與水情自動遙測、大壩自動觀測等系統共同組成水庫運行調度系統。作為系統工作安全的要求，對閘門的操作有嚴格的使用權限，設有軟硬件隔離，操作指令保護措施。閘門開度、操作時間、操作者姓名及時入庫保存，只有高級管理員才可以修改。這樣可以保證閘門操作的安全。【閘門控制】

　　4、現地控室

　　現場地控室距離閘門現場比較近，主要有控制柜，工控機、GPRS IP MODEM、不間斷電源、分控軟件、以及轉換模塊組成。工控機作為下位機功能基本與上位機相同，但操作級別比上位機低。下位機也有工控機主要是為增強系統的可靠性，即使上位機出現了故障，不致影響對閘門的操作。
