  企業供水自動化遠程控制系統

  系統概述

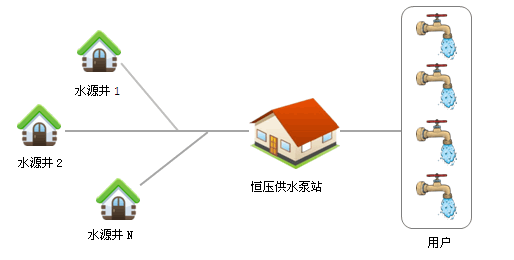

  在大型工礦企業的自有供水系統中,供水水源一般為深層地下水,供水流程通常如下:





  企業供水自動化遠程控制系統專門針對此種應用而設計,可實現多口水源井和恒壓供水泵站間的自動控制和無人值守運行,既保障了及時、安全供水;又解放了人力、節約供水成本。

  企業供水自動化遠程控制系統同時可實現設備的遠程監控,值班人員在辦公室內即可實時了解設備運行狀況、查看詳細生產數據并及時處理供水異常。

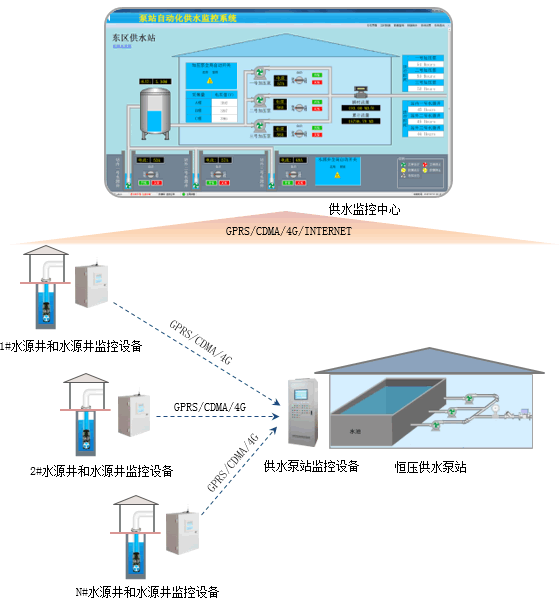

  系統組成





  系統特點

  無線通信,水源井、供水泵站、監控中心間無距離限制。

  標準化軟、硬件產品,不限測點數量、無需二次開發。

  水源井、加壓泵自動輪轉,確保設備均衡使用、延長使用壽命。

  采用圖形、聲音、短信等多種報警手段,確保安全供水。

  系統功能

  (1)自動供水

  ◆ 各水源井自動輪換為供水泵站內的水池/水罐補水,保證合理蓄水。

  ◆ 供水泵站對外恒壓供水,根據管網壓力自動調整變頻器運行頻率。

  ◆ 水源井水位過低時自動關停潛水泵,保護潛水泵安全。

  ◆ 供水泵站的水池/水罐水位過低時自動關停加壓泵,保護加壓泵組安全。

  (2)監測預警

  ◆ 遠程監測潛水泵、加壓泵的電流、電壓數據和運行狀態。

  ◆ 遠程監測水源井、供水泵站的水位、耗電量、出水流量、出水壓力等數據。

  ◆ 監測數據越限、現場設備/儀表故障時自動報警。

  ◆ 人員進入現場時立即報警,并自動拍照發送給監控中心。

  (3)遠程控制

  ◆ 必要時,監控中心可遠程控制各水源井取水。

  ◆ 必要時,監控中心可遠程控制供水泵站對外供水。

  (4)統計分析

  ◆ 自動統計取水量、供水量、用電量等生產數據。

  ◆ 一鍵生產水位、壓力、流量等時段分析曲線。

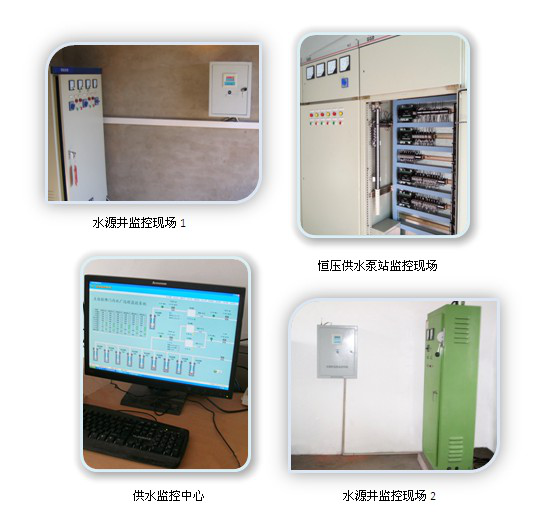

  現場展示





  主要設備組成

  1.監控現場

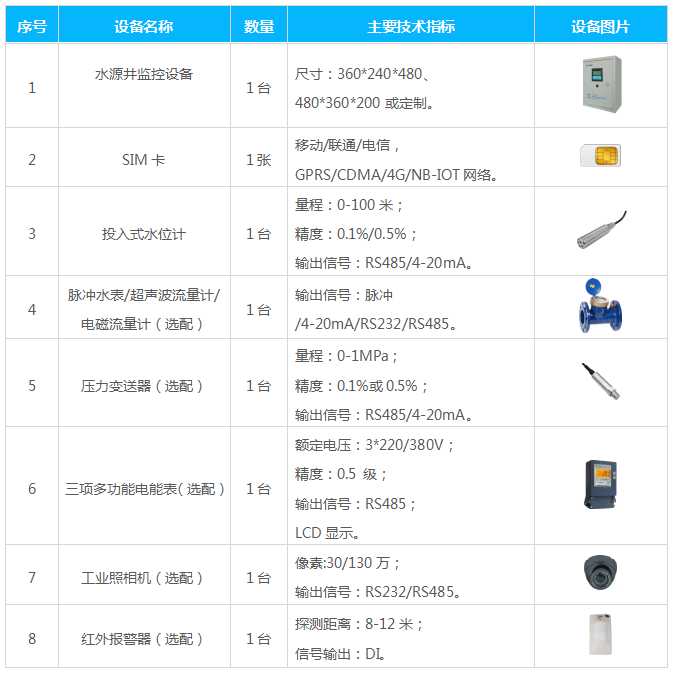

 、 水源井監控現場(單個測點)

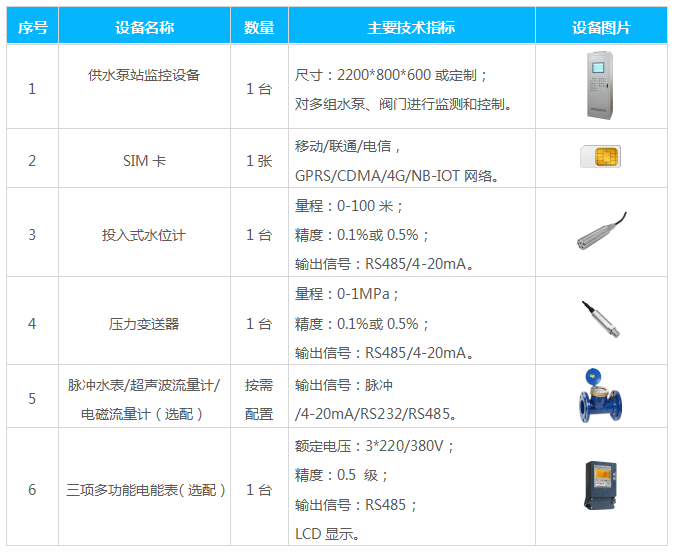

 、 恒壓供水泵站監控現場(單個測點)

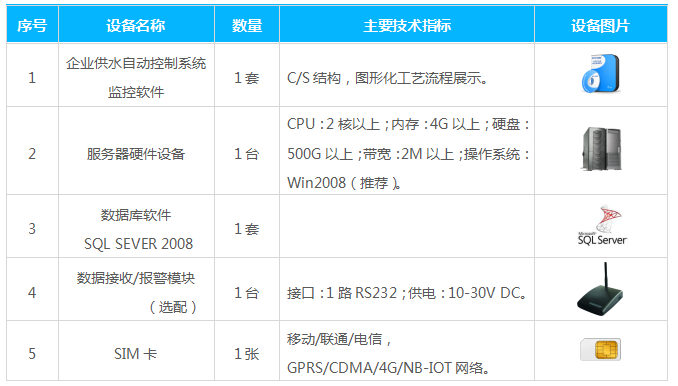

  2. 監控中心
