電纜溝水位自動化監測控制系統

系統概述

       電纜溝主要用來放置和保護電纜，是變電站、發電廠、大型廠礦和市政工程中不可或缺的基礎設施。由于地勢或設計原因，雨季中電纜溝內經常積水，水位過高后，就會造成電纜長期浸泡在水中、不斷腐蝕，不僅會破壞絕緣性，還會導致電纜進水而引起爆裂。

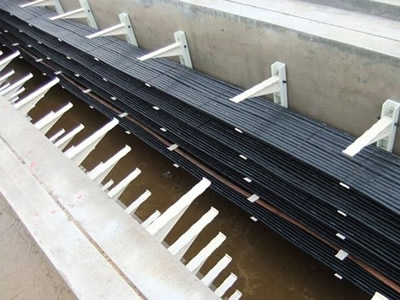

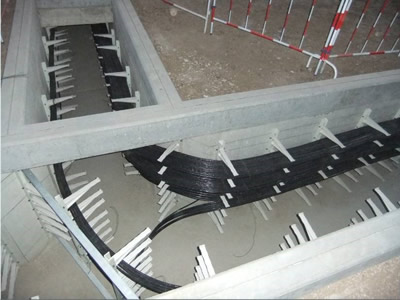

電纜溝實景圖

       電纜溝水位監測及自動排水監控系統專為解決此問題而設計，是實現電纜溝內積水監測預警和及時排水的重要措施，既保障了電纜線路的安全運行，又大大減輕了巡檢、維護人員的工作量和勞動強度。

典型應用

1、水位監測短信報警

系統組成：

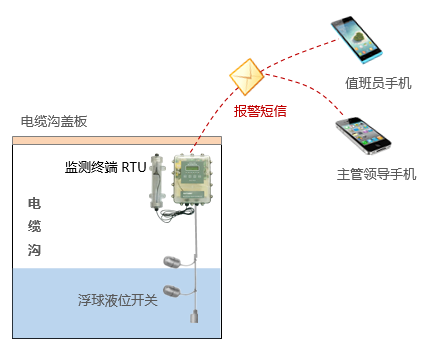

水位監測短信報警系統示意圖

功能特點：

       (1) 適用于無供電條件的監測現場，設備隱蔽安裝于電纜溝內。

       (2) 通過安裝1個或多個浮球液位開關，實現一級或多級報警。

       (3) 支持同時向4個手機發送報警短息，提醒工作人員及時采取人工排水措施。

       (4) 用戶可自行編譯短信內容，如：

              XXX電纜溝水位緊急告警30厘米；

              XXX電纜溝水位危急告警50厘米。

       (5) 監測終端RTU防潮、防水，自帶鋰電池組供電，安裝簡便。

2、水位監測預警及自動排水監控

系統組成：

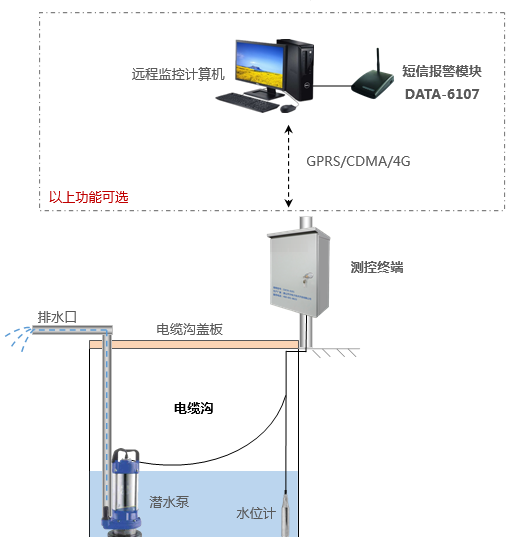

水位監測預警及自動排水監控系統示意圖

功能特點：

       (1) 適用于具備AC 220V/380V供電的監控現場，室內、室外安裝均可。

       (2) 實時監測電纜溝內水位，根據水位上、下限自動控制潛水泵向外排水（上限開泵、下限關泵，上下限數值可設）。

       (3) 支持手動控制潛水泵的啟、停。

       (4) 根據實際需要，可靈活選用是否遠程監控。

       (5) 遠程監控時，水位過高自動遠程告警、并向相關責任人發送報警短信；同時支持遠程控制潛水泵的啟、停。

       (6) 支持?jǐn)U展電纜溝溫、濕度監測和現場、遠程聲光報警等功能。

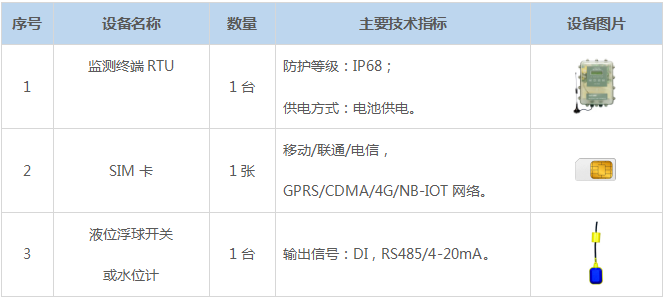

主要設備組成

      備注：以“水位監測短信報警”為例。
