安全飲水自動化系統

系統目標：
農村飲水安全工程水廠自動化控制監控系統適合縣級供水企業、農村集中供水企業使用，可遠程采集取水泵、加壓泵工作狀態、電參數、控制泵的啟停；可采集水位、壓力、流量、水質等信息；可對供水管網進行實時監測，對用水大客戶進行遠程抄表及收費管理。

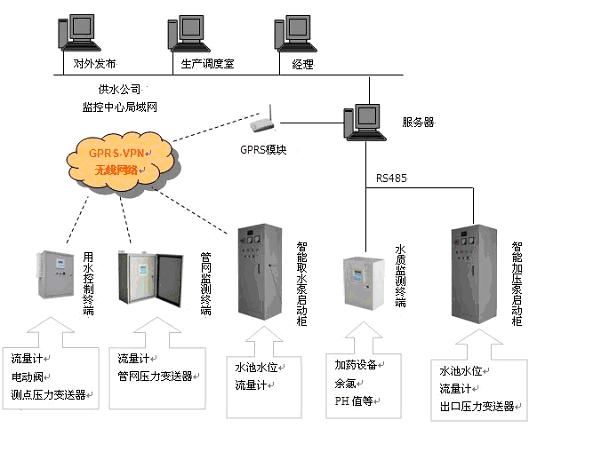

系統組成：
監控中心：主要硬件：服務器、GPRS數據傳輸模塊、計算機等。
主要軟件：操作系統軟件、數據庫軟件、供水實時監控與管理系統軟件。
通信網絡：中國移動公司GPRS-VPN專網。
測控終端：水資源測控終端、微功耗測控終端。
測量設備：水表、流量計、水位計、雨量計、水質計等。

 系統功能：
◆ 監測取水點水源井或河道水位、水泵開關狀態信息、供電狀態、通信狀態、出水流量、取水泵工作電流、電壓等數據。
◆ 遠程手工/自動控制取水泵的啟動/停止。
◆ 監測水池的水位。
◆ 監測加壓泵工作狀態、加壓泵出口管道壓力、流量、供電狀態、通信狀態、加壓泵工作電流、電壓等數據。
◆ 遠程手動/自動控制加壓水泵的啟動/停止。
◆ 監測水廠加藥設備的運行狀態、加藥量、監測濁度、PH值等水質信息。
◆ 監測用水戶的瞬時流量、累計流量、閥門狀態、供電狀態、通信狀態等信息。
◆ 遠程為用水戶充值水費、IC卡充值水費。
◆ 支持遠程控制閥門的開閉。
◆ 支持抄取大客戶水表。
◆ 支持現場報警、遠程告警。如水位過低、儀表故障、水費不足等。支持聲音、圖文告警。
◆ 支持顯示、存儲監控?cái)?shù)據、報警數據、操作信息，存儲時間不少于2年
◆ 支持監控?cái)?shù)據、報警數據、操作信息查詢。
◆ 支持各種數據的統計、分析、對比、輸出、打印。
◆ 采用GPRS通信模式、無線、、有線多種通信模式。
◆ 支持不同廠家生產的水表、流量計、水位變送器、電動閥門、啟動柜。
◆ 軟件采用B/S結構，支持局域網和INTERNET網上瀏覽、操作。
◆ 實用性強：
該系統根據農村供水具體需求設計，功能滿足遠程監測、遠程控制、定時控制等要求。
◆ 技術先進：該系統設計簡單明了，集數據采集、設備控制、無線通信、軟件、數據安全、數據庫等多種技術于一體，國內處于領先水平。
◆ 兼容性好：監控與管理系統軟件兼容任何廠家生產的測控終端；測控終端兼容任何廠家生產的計量設備、測量設備、電動閥門。兼容性好。
◆ 維護方便：系統采用模塊化設計，便于后期維護；可遠程維護測控終端，降低終端維護成本。
技術指標：
適用環境：溫度：-20～+70℃
濕度：≤95%           無導電塵埃、無性、腐蝕性氣體。
需要GPRS方式通信時，GPRS信號良好。
設備精度：
模擬量采集：≤0.5%
開關量采集：≤1‰
通信誤碼率：≤10^-4
遙控響應時間：2～5秒
