水源井自動化遠程監控控制系統

  ---系統概述---

  ◆ 水源井的特點和管理現狀:

  1、自來水公司、鋼廠、電廠等大型企業的自備水源井數量眾多、分布分散。

  2、生產部門需要安排專人到水源井泵房手動開/關水泵。

  3、遇上雨雪天氣、道路濕滑,開關一臺泵需要很長時間,工作人員在路上的安全也很難保障。

  ◆ 水源井自動化遠程監控控制系統設計目標:

  1、遠程控制/自動控制水源井水泵啟、停,不需再安排人員到現場手動操作。

  2、實時監測水源井的運行狀態和運行參數。

  3、實現參數異常自動報警、設備故障自動停機。

  4、必要時,可與水廠/泵站內蓄水池實現聯動,根據蓄水池水位智能啟、停水源井水泵。

  ◆ 經濟和社會效益分析:

  1、節省了大量的人力、交通等水源井管理成本。

  2、大幅度提高了供水生產效率和故障響應速度,確保了安全、穩定供水。

  3、改變了傳統的人工管理模式,全面提升了水源井管理水平。

  ---水源井自動化遠程監控控制系統組成---

  ◆ 監控中心:

  硬件構成:服務器/計算機、GPRS數據傳輸模塊、打印機(可選)。

  軟件構成:水源井遠程監控系統軟件、數據庫軟件、操作系統軟件(服務器自帶)。

  ◆ 通信平臺:GPRS-VPN專網(或公網專線)

  ◆ 測控終端:水源井監控設備

  ◆ 現場設備:

  必備設備:水泵啟動柜

  選配設備:水位計、壓力變送器、流量計、智能電表、紅外報警器、工業照相機等。

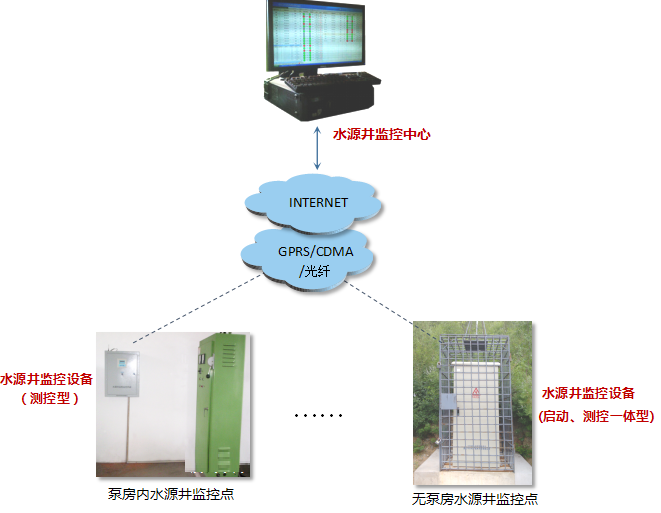

  ---系統拓撲圖---





  ---系統功能---

  1、遠程控制/自動控制各水源井水泵啟、停;控制模式可遠程切換。

  2、遠程監測水泵運行狀態、保護狀態和泵房安防狀態。

  3、遠程監測水泵工作電壓、工作電流、運轉時間、消耗電能等運行參數。

  4、遠程監測水源井水位、出水壓力、出水流量等實時生產數據。

  5、水源井監測數據、設備運行記錄、人員操作日志等自動存儲,可隨時查詢、調用。

  6、泵房安防異常自動拍照上傳;同時支持監控中心遠程拍照。

  7、水位過低、電流/電壓異常、控制柜保護、人員進入等狀況發生時,自動報警。

  8、必要時,可根據水廠/泵站內蓄水池水位智能輪換啟動各水源井水泵,既保證了蓄水池的合理蓄水,又實現了各水泵的均衡磨損、延長設備使用壽命。

  ---水源井自動化遠程監控控制系統軟件界面展示---

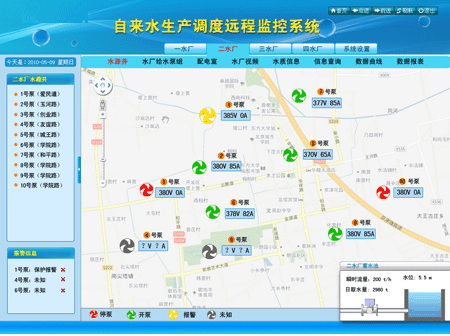

  水源井自動化遠程監控控制系統—水源井總覽界面

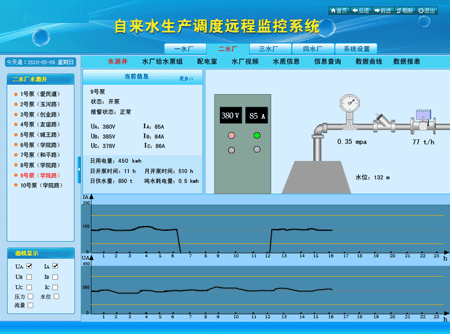

 水源井自動化遠程監控控制系統—單口水源井監控界面
